เครื่องบรรจุซีลแนวตั้ง
ระบบพื้นฐาน - เครื่องบรรจุซีลแนวตั้ง
การปิดผนึกแบบแนวตั้ง การป้อนฟิล์มและการปิดผนึกแบบแนวนอนนั้น จะทำงานด้วยระบบจักรกลที่เชื่อมต่อและประสานงานกัน ขั้นตอนอื่นที่นอกเหนือจากการเติมนั้น จะถูกจัดการด้วยการฟีดแบบเป็นระยะด้วย Servo amplifier และ Servo motor เหมาะสำหรับการผลิตจำนวนมาก (Mass production) ในรูปแบบที่แตกต่างกันเล็ก เนื่องจาก Mechanical cam จะต้องถูกเปลี่ยนเมื่อมีการเปลี่ยนแปลงข้อกำหนดของบรรจุภัณฑ์
โครงสร้างระบบ:
อุปกรณ์:
| กระบวนการอุปกรณ์ | การเติม | การป้อนฟิล์ม/ การปิดผนึกฟิล์มตามแนวตั้ง |
การปิดผนึกฟิล์มตามแนวนอน/ การตัดฟิล์ม |
รุ่นแนะนำ |
|---|---|---|---|---|
| อุปกรณ์ขับเคลื่อน | เซอร์โวแอมพลิฟายเออร์+ เซอร์โวมอเตอร์ (Built-in positioning) |
เซอร์โวแอมพลิฟายเออร์+ เซอร์โวมอเตอร์ (Built-in positioning) |
MR-JE-□A |
|
| คอนโทรลเลอร์ | I/O หรือการสื่อสารแบบ serial จากพีแอลซี | FX5U/ FX5UC | ||
| HMI/ Visualization | GT25 (รองรับฟังก์ชัน GOT Drive ) |
|||
ระบบปานกลาง - เครื่องบรรจุซีลแนวตั้ง
การทำงานในแต่ละส่วนจะใช้เซอร์โวมอเตอร์และเซอร์เซอร์โวแอมพลิฟายเออร์แยกชุดกัน ไม่ว่าจะเป็นการบรรจุและการป้อนฟิล์ม การปิดผนึกในแนวตั้งและแนวนอน รวมไปถึงการตัดฟิล์ม ทำให้สามารถแปลงการทำงานแต่ละขั้นตอนได้อย่างยืดหยุ่น เพียงแค่เปลี่ยนรูปแบบการเคลื่อนที่ของ Cam จึงรองรับการผลิตสินค้าที่หลากหลาย และยังสามารถเพิ่มประสิทธิภาพของระบบด้วยการใช้ Function Block ของ iQ Monozukuri PACKAGING

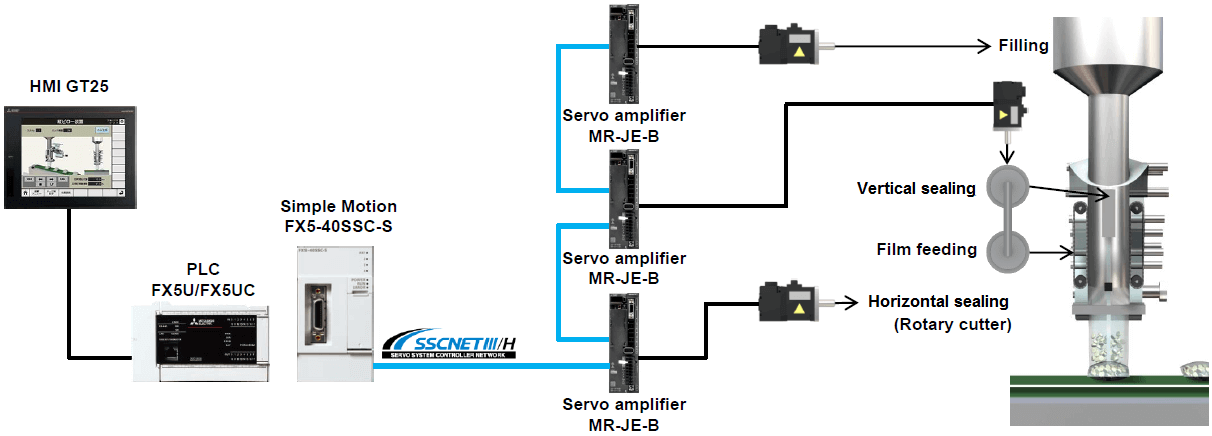

โครงสร้างระบบ:
อุปกรณ์:
| กระบวนการอุปกรณ์ | การบรรจุ | การป้อนฟิล์ม/ การปิดผนึกฟิล์มตามแนวตั้ง |
การปิดผนึกฟิล์มตามแนวนอน/ การตัดฟิล์ม |
รุ่นแนะนำ |
|---|---|---|---|---|
| อุปกรณ์ขับเคลื่อน | เซอร์โวแอมพลิฟายเออร์+ เซอร์โวมอเตอร์ |
เซอร์โวแอมพลิฟายเออร์+ เซอร์โวมอเตอร์ |
เซอร์โวแอมพลิฟายเออร์+ เซอร์โวมอเตอร์ |
MR-JE-□B |
| คอนโทรลเลอร์ | PLC + Simple Motion module | FX5U-□M□/E□ FX5-40SSC-S |
||
| ฟังก์ชันที่จำเป็น | Advanced synchronous control | Advanced synchronous control | - Rotary cutter - Mark detection function - Advanced synchronous control |
|
| HMI/ Visualization | GT25 (รองรับฟังก์ชัน GOT Drive) |
|||
ระบบขั้นสูง - เครื่องบรรจุซีเครื่องบรรจุซีลแนวตั้ง
รวบรวมและจัดการข้อมูลการผลิตในแบบ Real-time ผ่านระบบ IoT ในโรงงาน ด้วยโมดูล MES interface

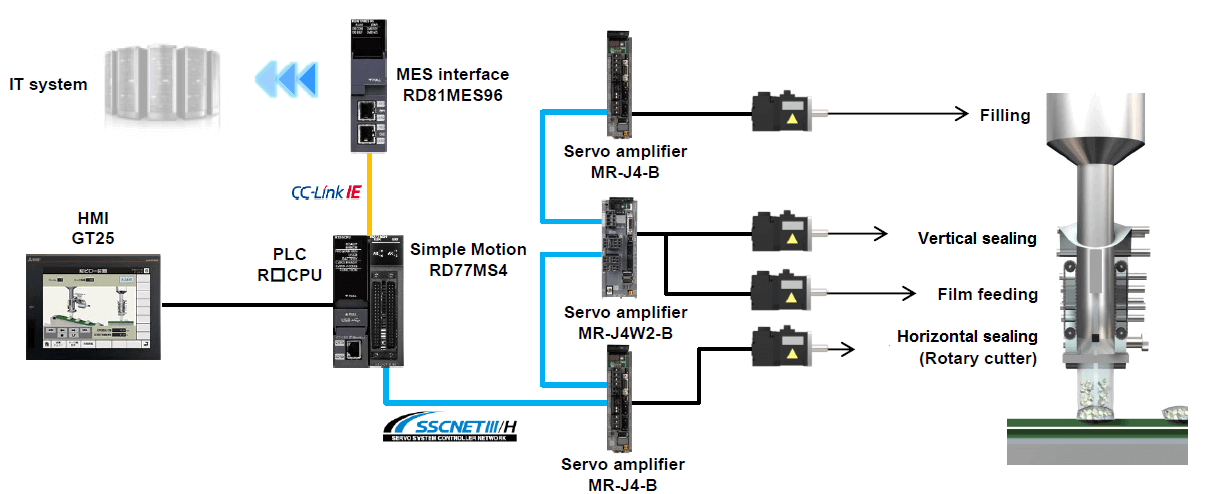

โครงสร้างระบบ:
อุปกรณ์:
| กระบวนการอุปกรณ์ | การบรรจุ | การป้อนฟิล์ม/ การปิดผนึกฟิล์มตามแนวตั้ง |
การปิดผนึกฟิล์มตามแนวนอน/ การตัดฟิล์ม |
รุ่นแนะนำ |
|---|---|---|---|---|
| อุปกรณ์ขับเคลื่อน | เซอร์โวแอมพลิฟายเออร์+ เซอร์โวมอเตอร์ |
เซอร์โวแอมพลิฟายเออร์+ เซอร์โวมอเตอร์ |
เซอร์โวแอมพลิฟายเออร์+ เซอร์โวมอเตอร์ |
MR-JE-□B |
| คอนโทรลเลอร์ | PLC + Simple Motion module + MES Interface module | R□CPU RD77MS4 RD81MES96 (สำหรับการใช้งาน IoT) |
||
| ฟังก์ชันที่จำเป็น (Simple Motion module) |
Advanced synchronous control | Advanced synchronous control | - Rotary cutter - Mark detection function - Advanced synchronous control |
|
| HMI/ Visualization | GT25 (รองรับฟังก์ชัน GOT Drive) |
|||
